三门峡市灵宝弘农涧河液压坝基础注浆项目

发布时间：2021-07-23 14:17

>项目背景

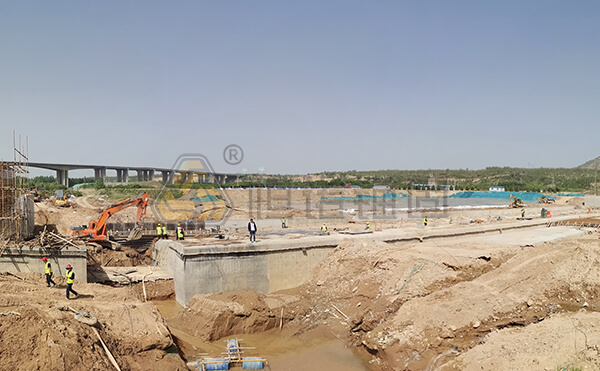

项目所属工程位于三门峡市灵宝市函谷关景区下游弘农涧河上，液压坝基础坐落于弘农涧河河床部位，为弘农涧河生态调水及六河生态修复工程的部分工程。拦沙堰总长744.4m，其中液压坝段长150m,上游钢筋混凝土铺盖顺水流方向长10m。为提高液压坝坝体基础的整体性和地基承载力，需对液压坝基础进行固结灌浆。施工方最终采用自钻式中空锚杆钻孔并用作注浆管。

>项目概览

1.项目工期：2021年5月-2021年6月15日

2.服务范围：锚固材料、钻机配套设备租赁、现场施工与技术服务

3.应用场景：水利工程液压坝基础固结灌浆

4.应用结构：自钻式中空锚杆用作注浆管

5.项目用量：5000m

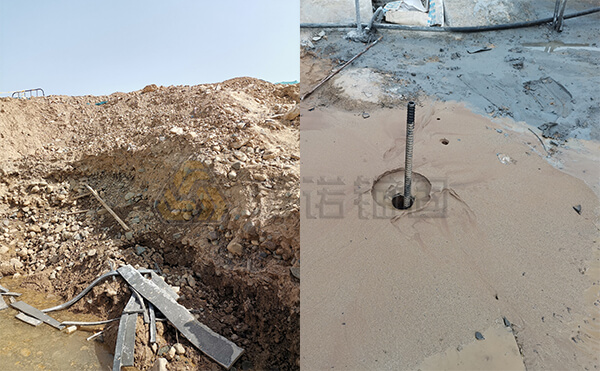

6.地质条件：液压坝基础位于弘农涧河河道上，拟建场地由粉土、细沙、圆砾、强风化粉砂岩构成，场地富含地下水

>问题与挑战

根据地质条件，设计方在坝体预留了直径100mm的注浆孔用于固结灌浆。施工方拟采用潜孔钻机钻孔后插入钢管，但是由于现场预留的孔径太小以及坝体基础的水泥垫层和砂卵石地质条件，现场的潜孔钻机无法实施钻孔，施工一度陷于停顿。

>解决方案

施工方了解到自钻式中空锚杆能够一次钻进即可完成钻孔和注浆，无需拔出钻杆再插入锚杆，非常适合坝体基础的水泥垫层和砂卵石地质条件，故邀请我方到现场进行钻进试验。我方提供了自钻式锚杆产品和锚固钻机及配套实施方案。

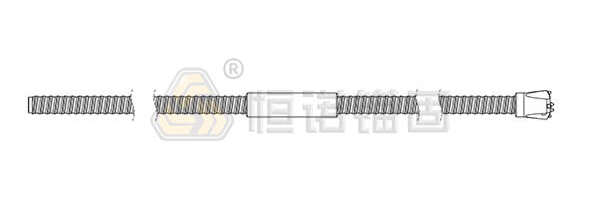

自钻式中空锚固系统由中空锚杆杆体、连接套、钻头组成，中空锚杆体既可作为钻杆进行钻进又作为注浆管使用。该项目采用R32/19锚杆，R32/51球齿全钢钻头，锚杆体长度为3m和4m，锚杆体通过连接套连接到设计长度。钻进时使用我司的自钻式锚杆专用钻机进行旋转冲击成孔，水冲式钻进后再固结注浆，锚杆结构如下图所示：

中空锚杆R32，长度3/4m，单孔钻孔深度7-8.3m，共钻孔650个，钻孔长度约5000m。

>施工工艺

物料准备→钻机就位→连接中空锚杆及钻头→冲击旋转钻进→接长锚杆→重复钻进→钻孔完成→孔口封闭→注浆管连接→固结灌浆→安装完成

>施工设备

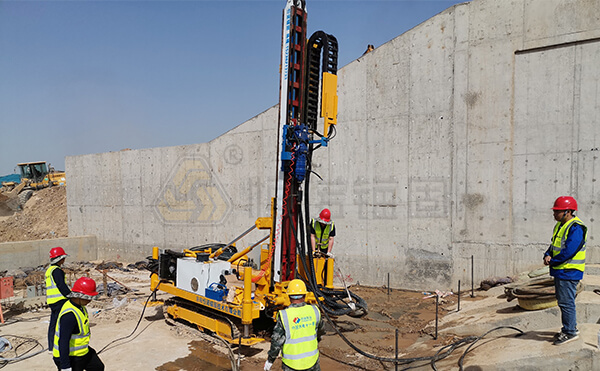

钻机：自钻式锚杆专用钻机HZY133-100A

注浆机：螺杆注浆泵机GLZ-5C

施工效率：单孔（7-8.3m深）钻进平均用时22.8min,台班钻进130m以上

>项目测试

边坡支护项目经过1个多月的施工，于6月15日圆满完成在水泥垫层及砂卵石河道条件的钻孔。自钻式锚杆与普通钢管相比，锚杆体既可作为钻杆又可作为锚杆进行锚固，无需抽出钻杆再插入钢管，并可根据地质情况选用合适的钻头。钻进的高效率保证了工程的施工进度，并且减轻了施工人员的劳动强度。自钻式锚杆在该项目的顺利实施，得到了技术人员及施工人员的高度认可。
