贵州兴义民族师范学院原建挡土墙加固治理

发布时间：2021-06-22 14:18

>项目背景

项目位于兴义市顶效镇兴义民族师范学院内，由两个边坡组成，上部为在建兴义民族师范学院教师宿舍公租房，中间为道路联通上部建筑道路，边坡下部拟建学校教学楼，边坡高度11m，坡顶道路宽9m。

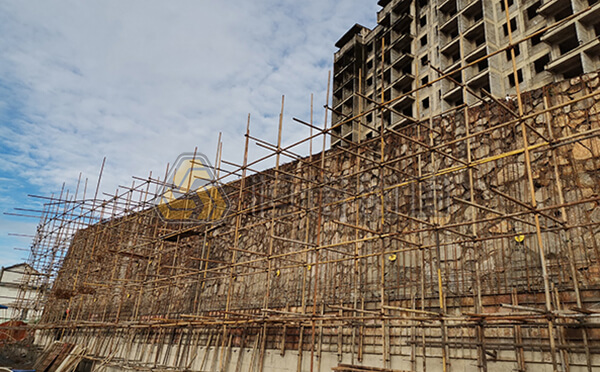

原有浆砌块石衡重式挡土墙于2013年建成，存在倒塌风险，经评估后需要进行挡土墙加固修复，原方案为φ25钢筋锚杆，但由于设备动力不足及地层易塌孔，后改为R32自钻式锚固系统。

>项目概览

1.项目工期：2020年9月—2020年10月

2.服务范围：锚固材料、锚固钻机及现场技术服务

3.应用场景：建筑边坡挡土墙加固修复

4.应用结构：自钻式锚杆用作永久土钉

5.项目用量：近2000m

6.地质条件：边坡由素填土、红粘土、强风化白云岩及中风化白云岩组成（土层分布于边坡顶部坡度较缓区域，边坡下部为岩质边坡），拟建场地地貌上属构造溶蚀缓坡地貌区。

>问题与挑战

根据地质条件，设计方设计了抗滑桩+锚杆支护的加固方案；在坡脚设置三排钢管抗滑桩，坡面安装钢筋锚杆加固支护并设置钢筋网和浇筑混凝土。锚杆施工时发现，在挡土墙后面的填土层钻孔成孔困难，施工方想方设法，钢筋锚杆仍无法安装，工程陷于停顿。

>解决方案

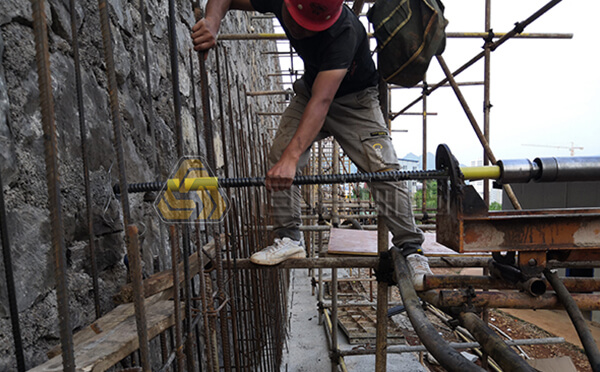

施工方采纳我方建议，采用自钻式中空锚杆用作土钉，选用R32自钻式中空锚固系统，单根长度1.5m，钻头为R32/76球齿合金钻头，钻进深度9m。施工时先钻穿4m挡土墙，再穿过5m填土层，钻进后面岩石中。根据现场的气动潜孔冲击钻机设备条件，设计了专用的钎尾套，安装在冲击器前端，再通过钎尾套连接锚杆和钻头。

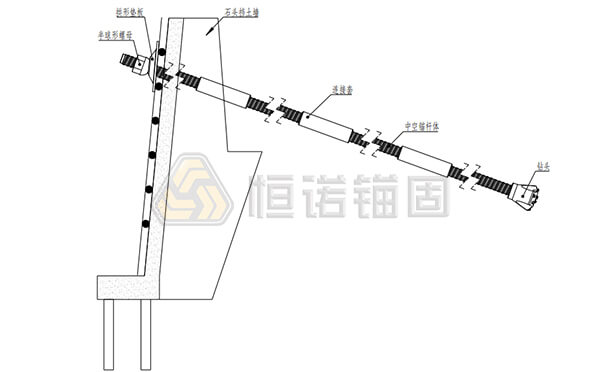

自钻式中空锚固系统由中空锚杆体、连接套、居中器、钻头、垫板和螺母组成，通过一次性钻进实现钻进、注浆和锚固功能，杆体可作为钻杆和锚杆使用。

>施工工艺

物料准备→搭设脚手架→钻机就位→连接中空锚杆及钻头→冲击旋转钻进→接长锚杆→重复钻进→钻孔完成→下一层锚杆安装→安装完成

>施工设备

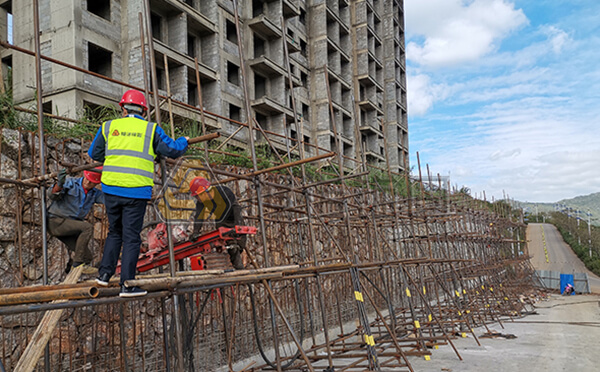

钻机：电动潜孔钻机JVD-100 ，配QCZJ90冲击器。

施工效率：单孔（9m孔深）纯钻进平均用时25.6min，台班（8h）钻进50m以上。

>项目测试

无
