湖南怀化省道边坡灾后修复处治工程

发布时间：2023-09-11 14:06

>项目背景

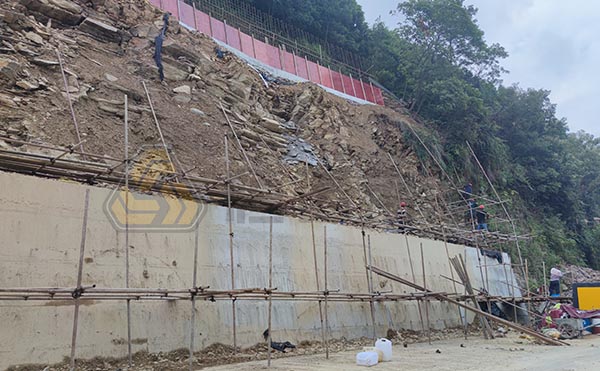

项目位于怀化市安江镇鸭池村，受暴雨天气影响，S249省道与入村道路之间边坡垮塌，需尽快进行边坡支护，保证村民安全出行。由于边坡地质为难成孔的破碎岩层且工程量较小，不宜采用大型设备施工，故设计采用自钻式中空注浆锚杆进行支护，该坡长44m，高19m，设计锚杆用量约1000m。

>项目概览

1.服务范围：自钻式中空注浆锚杆材料

3.应用场景：公路边坡灾后加固修复

4.应用结构：土钉

5.项目用量：约1000m

6.地质条件：钻进位置的表面为破碎岩体，夹杂有少量土，内部为相对稳定的岩体，岩石硬度较高

>问题与挑战

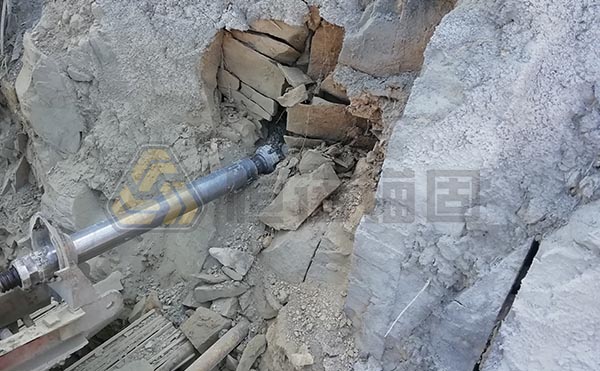

该边坡工程量小、位置偏僻且属于已通车的公路边坡，难以采用大型设备，通常采用电动潜孔钻机等低成本的小型设备施工。由于边坡岩体破碎，潜孔钻机钻进难以成孔，甚至钻进后无法拔出钻杆，故传统先成孔后插入锚杆注浆的工艺难以实施。

>解决方案

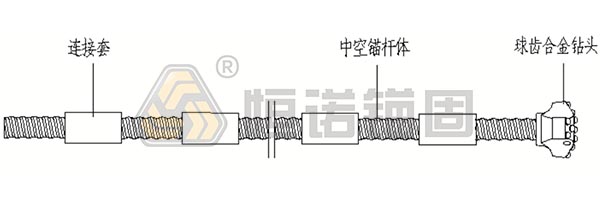

采用自钻式中空注浆锚杆施工，该锚杆在边坡支护中集钻杆、注浆管和筋材为一体，不受塌孔地层的影响，钻入岩土体后直接从锚杆内孔注浆即可完成施工。本项目在上部道路外侧设置上锚定挡墙，下部道路内侧设置下锚定挡墙，上下锚定挡墙中间各设置一排HER32N自钻式中空锚杆，每根长度为9m，锚定挡墙和锚杆最终浇筑连接在一起；上下道路之间边坡设置5排HER25N自钻式中空锚杆，每根长度为4m，坡面挂网并喷射混凝土面层最终与中空锚杆体连接在一起。

>施工工艺

物料准备→钻机就位→连接杆体和钻头→连接钻机→边钻进边注浆→拆掉钻机与杆体的连接→安装连接套与杆体→重复钻进至设计深度→完成土钉安装→移动钻机→重复以上步骤完成其他土钉安装

>施工设备

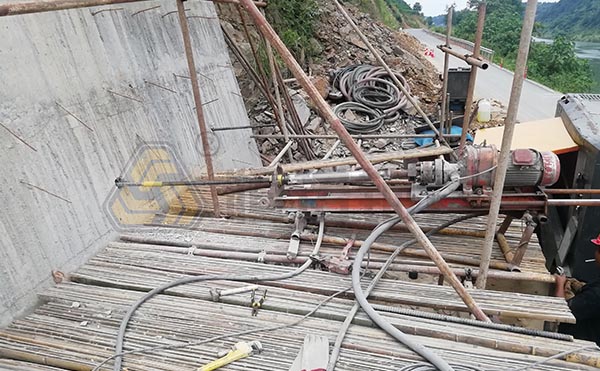

钻机：100型电动潜孔钻机、90型低风压潜孔冲击器

施工效率：R25锚杆钻进4m，每孔用时16.6min，每台班钻进安装锚杆100m； R32锚杆钻进9m，每孔用时60min，每台班钻进安装锚杆70m

>成本对比

在本工程施工条件及地质条件下，和套管施工相比，自钻式中空注浆锚杆综合成本在工程量大时可降低成本约20%，在工程量小时可降低成本50%。
