河南洛阳房屋后边坡工程治理项目边坡支护

发布时间：2023-10-17 16:11

>项目背景

该工程位于河南省洛阳市嵩县安康社区附近，为民用房屋后边坡工程治理，该边坡坡度为80°，需支护高度18m，需支护宽度20m，该边坡南侧7m处有座11层高居民楼，该楼主体已建好并封顶。该边坡初始未做任何支护处理，而边坡地质为稳定性较差的砂卵石地层，2022年夏季多雨导致边坡落石堆积于坡底，经评估存在一定的安全隐患，故需尽快进行土钉支护。

>项目概览

1.服务范围：自钻式中空注浆锚杆材料

3.应用场景：房屋后边坡工程治理

4.应用结构：土钉

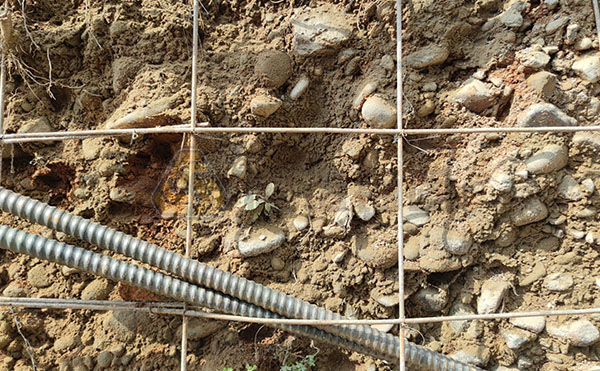

5.地质条件：该工程南临伊河，北靠山丘，开挖边坡后支护面地质为砂卵石，卵石大小不均，含沙量较大，易破碎坍塌

>问题与挑战

该边坡离已有建筑较近，难以采用大型设备施工，这类边坡通常采用电动潜孔钻机等低成本小型设备施工。由于地质为砂卵石，常规钻进方法难以成孔，即使成孔也难以插入锚杆，采用套管式施工则成本巨大，故传统先成孔后插入锚杆注浆的工艺难以实施。

>解决方案

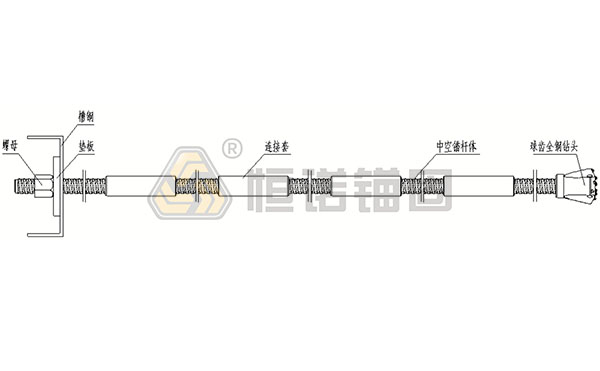

采用自钻式中空注浆锚杆施工，该锚杆在边坡支护中集钻杆、注浆管和筋材为一体，不受塌孔地层的影响，钻入岩土体后直接从锚杆内孔注浆即可完成施工。该边坡共计打6排自钻式锚杆，锚杆自上至下长度为10m、8m、5m，每种长度打两排，整个坡面挂网喷射混凝土面层后，锚杆端部用槽钢腰梁连接。

>施工工艺

物料准备→钻机就位→连接杆体和钻头→连接钻机→边钻进边注浆→拆掉钻机与杆体的连接→安装连接套与杆体→重复钻进至设计深度→完成土钉安装→移动钻机→重复以上步骤完成其他土钉安装

>施工设备

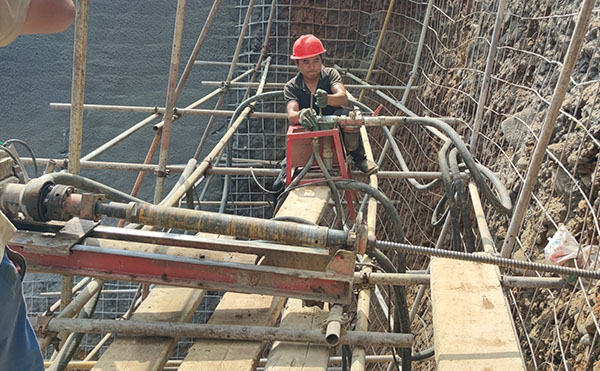

钻机：100型电动潜孔钻机、90型低风压潜孔冲击器

施工效率：R32自钻式锚杆钻进5m、8m、10m，每孔用时依次为36min、46min、53min，每台班钻进安装锚杆依次为70m、88m、96m

>成本对比

在本工程施工条件及地质条件下，和套管施工相比，自钻式锚杆综合成本在工程量大时可降低成本约25%，在工程量小时可降低成本55%。
