预应力中空锚杆

>产品介绍

预应力中空锚杆根据锚杆端部固定型式不同，分为机械锚固和黏结锚固。机械锚固指对中空锚杆体施加预张拉力的锚杆，以涨壳锚头作为锚固端、中空锚杆体作为受力杆件，且螺母和垫板作为受力配件的中空锚固系统。黏结锚固指以锚固剂黏结中空锚杆体及孔壁作为锚固端，中空锚杆体作为受力杆件，螺母和垫板作为受力配件的中空锚固系统。

预应力中空锚杆（机械锚固）由中空锚杆体、螺母、垫板、连接套（选用）、涨壳锚头组成，型号包含R25、R32、R38、R51四种。

预应力中空锚杆（黏结锚固）由中空锚杆体、螺母、垫板、连接套（选用）组成，型号包含R25、R32、R38、R51四种。

我司预应力中空锚杆符合TB/T 3356-2021《铁路隧道锚杆》、Q/CR9248-2020《铁路隧道锚杆支护技术规范》。

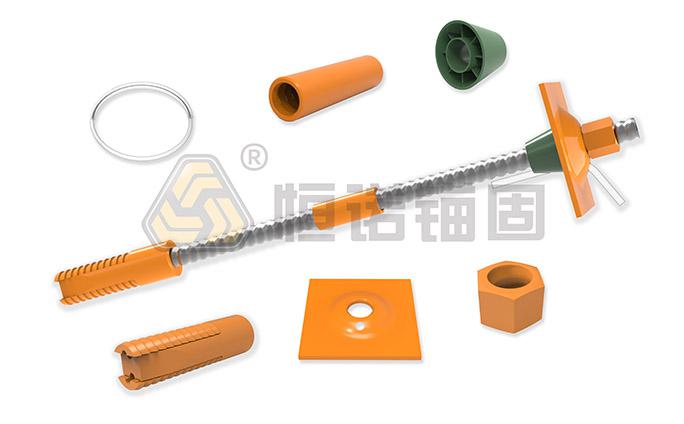

预应力中空锚杆（机械锚固）结构图

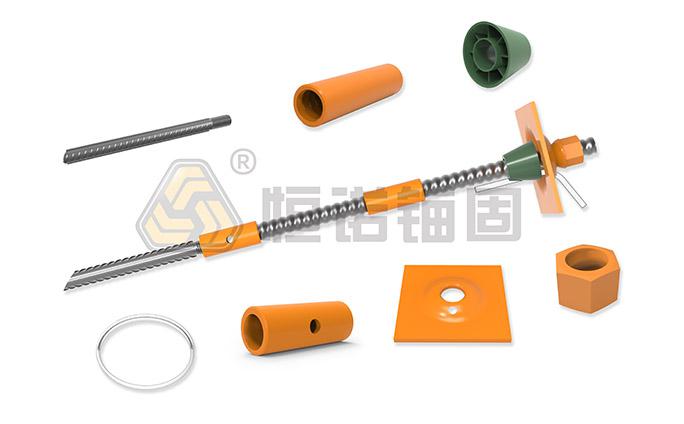

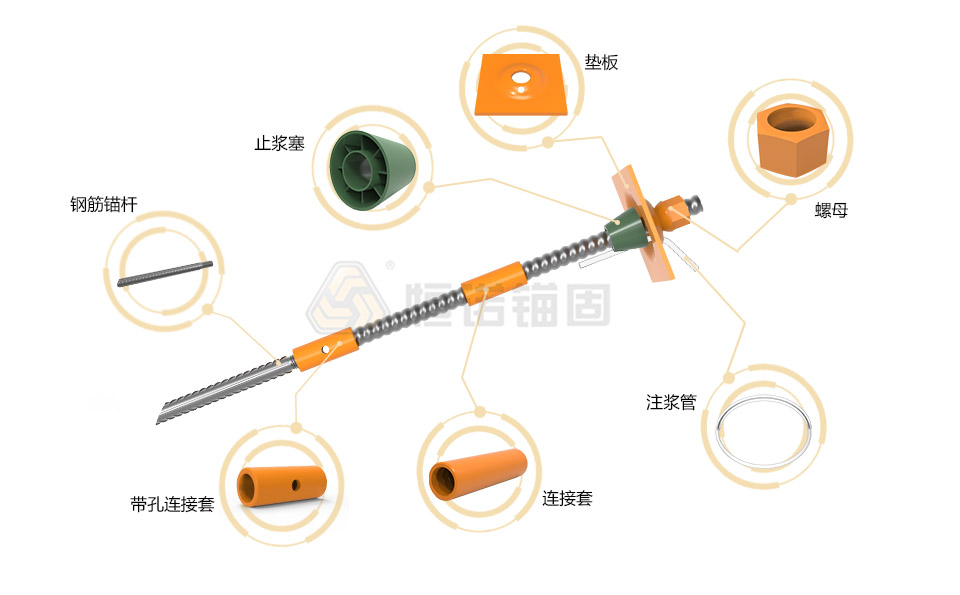

预应力中空锚杆（黏结锚固）结构图

>产品参数

>预应力中空锚杆（黏结锚固）<

中空锚杆体

图例	型号	抗拉力( kN )	屈服力( kN )	最大力总延伸率( % )	备注
	HER25	≥200	≥150	≥5%	符合TB/T3356-2021《铁路隧道锚杆》
	HER32	≥360	≥280
	HCR38	≥500	≥400
	HER51	≥800	≥630

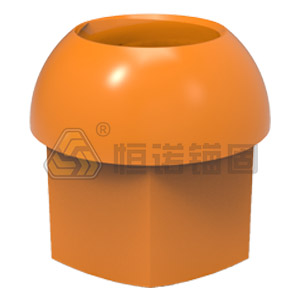

螺母

垫板

止浆塞

连接套（选用）

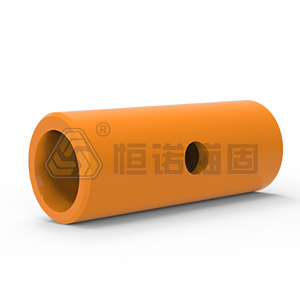

带孔连接套（选用）

排气/注浆管

>预应力中空锚杆（机械锚固）<

涨壳锚头

图例	型号	螺纹型号	适用锚孔直径（mm）	极限承载力（kN）
	HYR25	R25	40-45	≥84
	HYR32	R32	51-56	≥126
	HYR38	R38	65-70	≥196
	HYR51	R51	76-90	≥260

>产品优势

预应力中空锚杆通过快速施加一定的预应力，实现锚杆的即时锚固及主动支护作用，最大限度为围岩自稳形成承载拱提供受力条件。

与实心锚杆相比，中空锚杆的优势是中空锚杆体提供了注浆或返浆通道。

>应用领域

预应力中空锚杆在铁路中主要用于隧道拱部的系统支护，应用地层为软岩、大变形和岩爆地段以及大跨度、高边墙的隧道洞室。
