自钻式管棚

>产品介绍

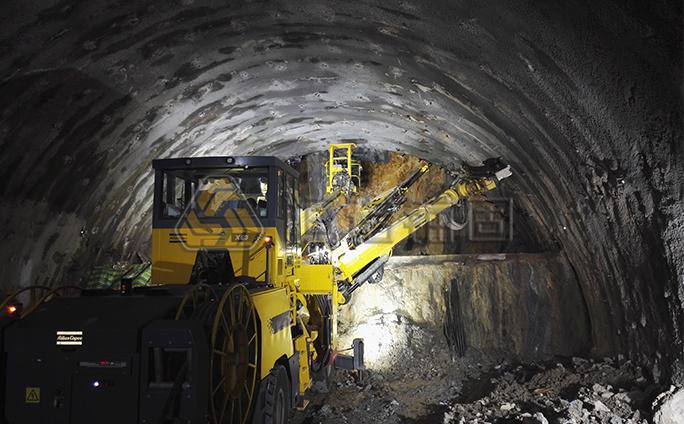

管棚支护主要用于软弱破碎围岩隧道工程中，如公路铁路隧道、地铁、水电站隧道及其他地下工程。传统管棚一般选用无缝钢管，常见规格有Φ76×6、Φ89×5、Φ108×6、Φ127×6等，其施工工艺主要为钻杆钻孔→抽出钻杆→插入管棚→注浆。在软弱围岩施工时存在塌孔现象，导致插入管棚困难，因此需使用套管钻孔。

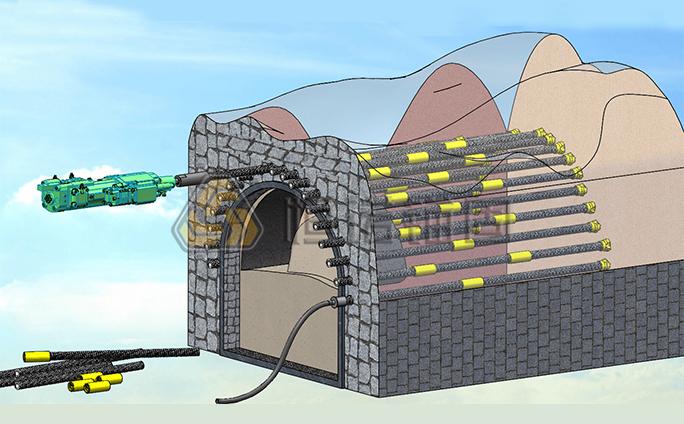

自钻式管棚由中空锚杆体、连接套和钻头组成，可实现钻进+注浆两道工序一次完成。自钻式管棚无需使用套管钻孔，可替代常规管棚用于各种易塌孔地质，其常见规格有R51、T76、T103等。

>产品参数

中空锚杆体

图例	型号	抗拉力( kN )	屈服力( kN )	延伸率( % )	备注
	HER51N	800	630	8	ϕ76*6、ϕ89*5
	HCT76L	1200	1000	/	ϕ89*6、ϕ108*6
	HET76N	1600	1200	/	ϕ108*6、ϕ108*8
	HET76S	1900	1500	/	ϕ108*8

连接套

图例	型号	外径( mm )	长度( mm )
	HER51	63	140
	HER51	63	200
	HCT76	89	150
	HST76	95	150
	HST76	95	200

钻头

图例	类别	型号	外径	适合地质条件
	十字全钢钻头	HSR51/90	90	泥岩、砾石土、白垩土、石灰土、石灰质粘土、人工填土、软弱泥岩
		HSR51/100	100
		HST76/115	115
		HST76/130	130
	十字合金钻头	HSR51/76	76	软到中硬岩，例如：夹杂大卵石的砾石，裂隙发育的岩层，无筋混凝土
		HSR51/90	90
		HST76/115	115
		HST76/130	130
	球齿全钢钻头	HSR51/76	76	破碎地层、软砂岩、石灰岩、砾石、紧凑胶结土、软岩层
		HSR51/100	100
	球齿合金钻头	HSR51/76	76	软到中硬风化岩层、大卵石、碎石，如泥岩、片岩、火山岩等
		HSR51/100	100
		HST76/115	115

>产品优势

1、自钻式管棚可解决在Ⅳ、Ⅴ级围岩条件下钻孔后塌孔、卡钻、钻进后无法插入普通管棚的施工难题，施工过程简单，操作简捷，节约施工成本。

2、与传统管棚支护施工相比，自钻式管棚支护施工将钻孔与注浆两道工序一次性完成，施工效率明显提高、注浆方便、注浆效果好。

3、自钻式管棚支护刚度高、围岩的径向塑性变形小，支护后形成了一个承载拱，加固效果好，有效保证了隧道掘进和初期支护的安全。

4、自钻式管棚发挥了超前支护的作用，可以有效减少地表沉降和防止围岩坍塌。
